Uhrwerk Handaufzug mechanisch Sonceboz ES 55 NOS Swiss Made Voumard #3

Sonceboz ES 55 ? (nicht sicher, es könnte auch ES 54 sein)

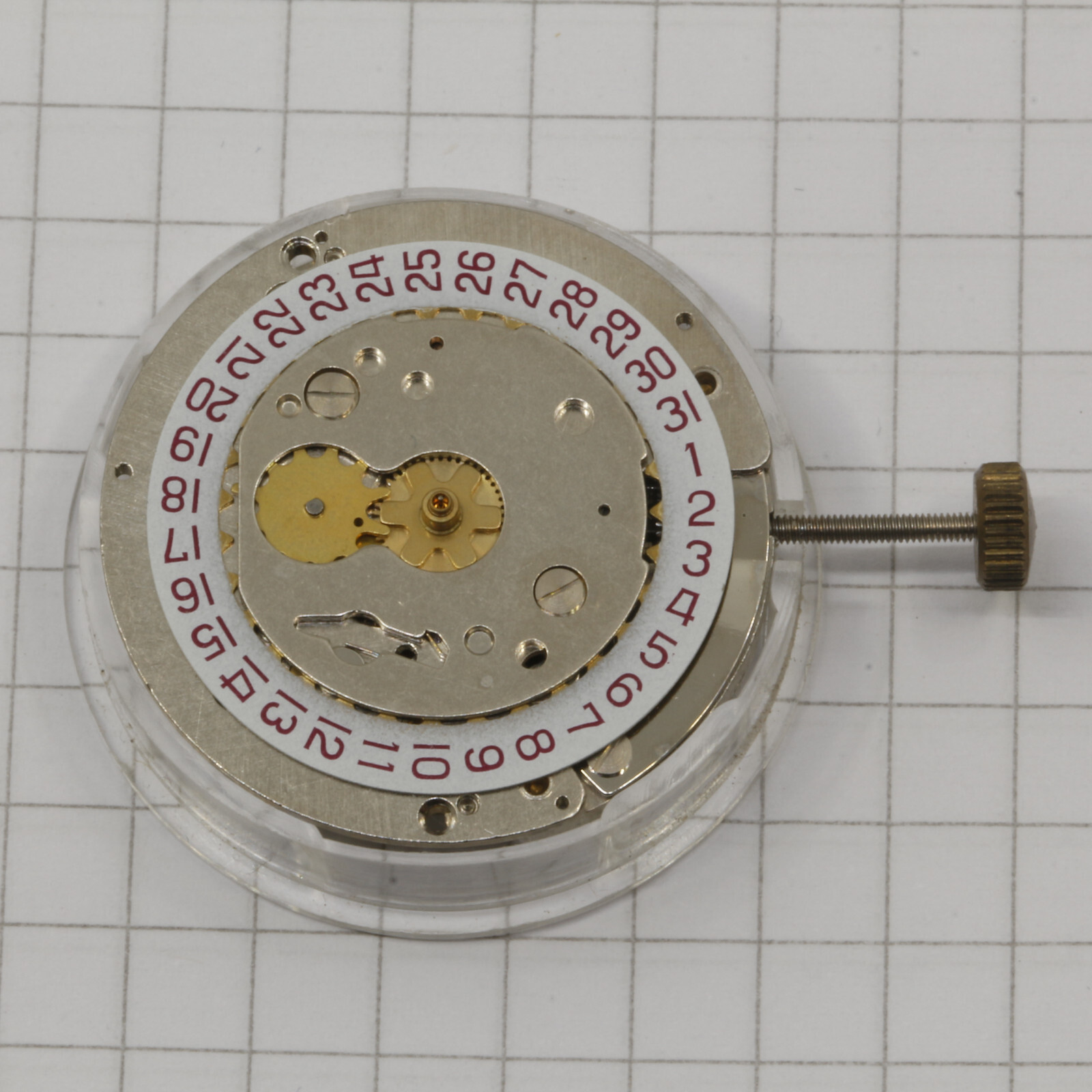

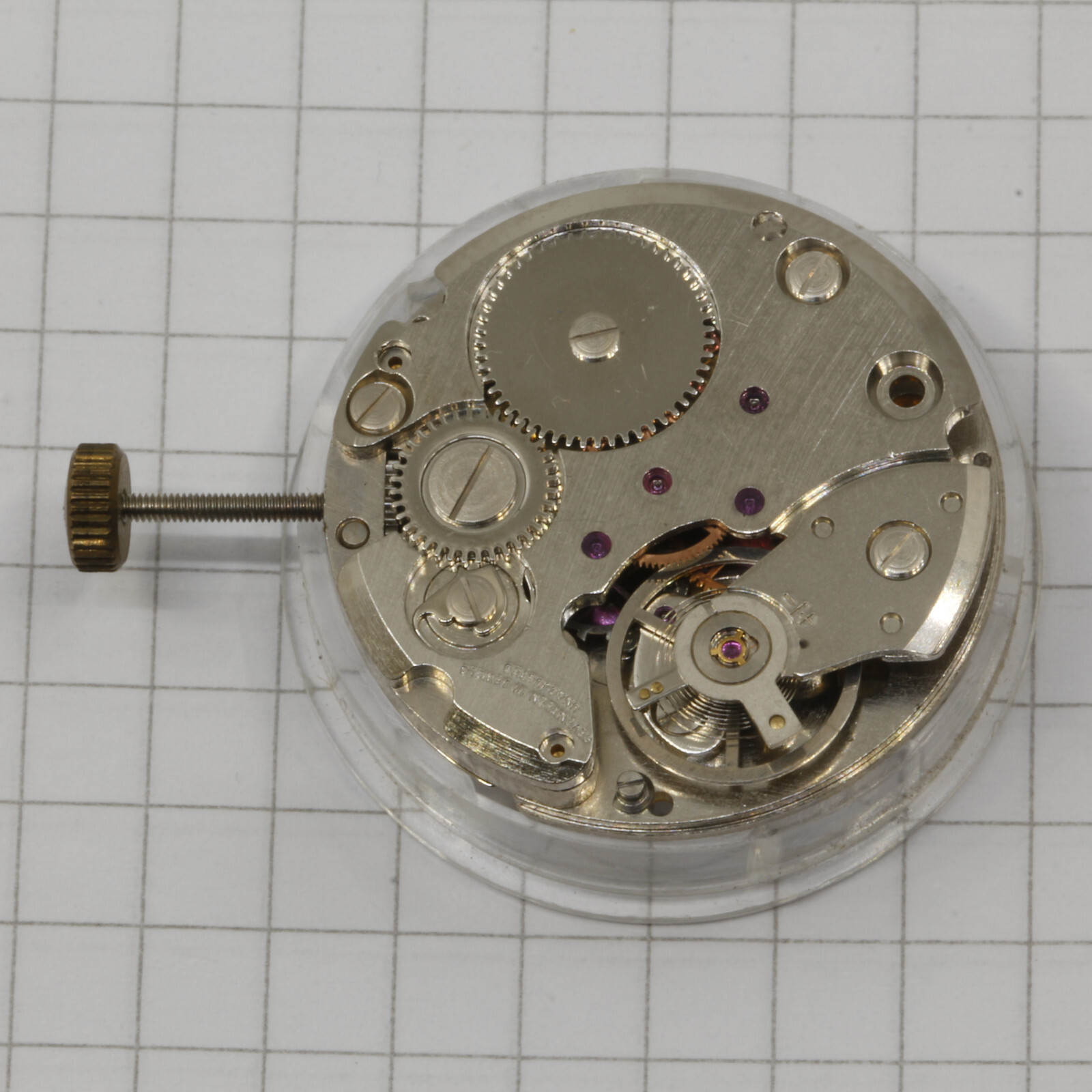

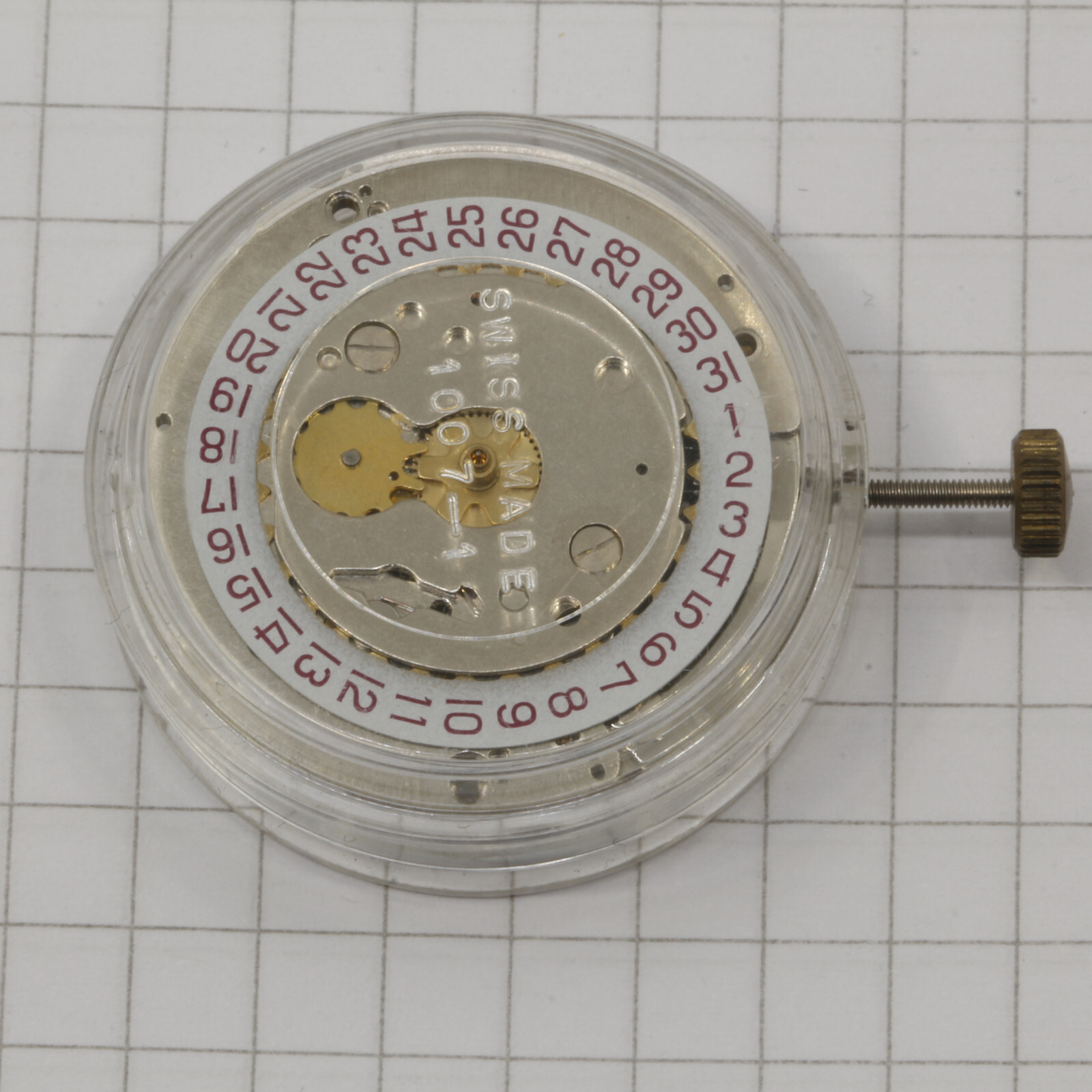

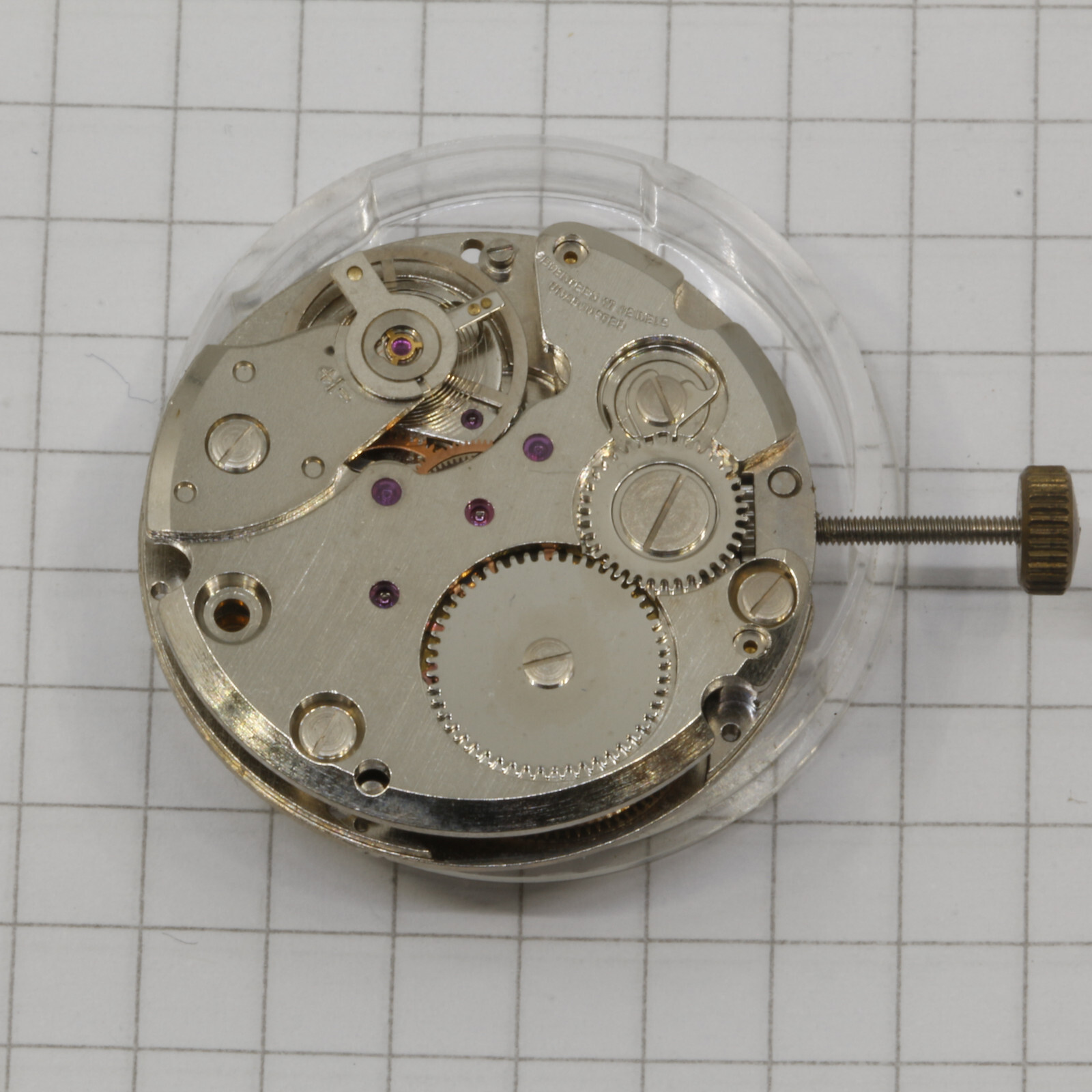

Seltenes mechanisches Handaufzugswerk Sonceboz ES 55 (eventuell ES 54), Swiss Made, NOS, Voumard.

Lieferumfang: 1x Sonceboz ES 55 (ES54)

Handaufzugswerk

Durchmesser: ca. 27,0mm (12„`)

Höhe: 4,9mm (von unten bis zur Oberkante der Datumsscheibenabdeckung)

17 Steine / 21600 A/h / aus 70`er

Als Ersatzwerk kaum noch zu finden

New Old Stock, funktioniert gut,

Stoßgesichert

Stiftankerhemmung

Es wird in der originalen Kunststoffbox geliefert.

Einige nützliche Informationen aus dem Internet (von der Ranfft-Website),

die jedoch nicht auf Richtigkeit geprüft wurden: Dm = 26,6mm, Do = 27,0mm, F = 0,65mm, T = 1,9mm

Do Außendurchmesser, also der größte. Die meisten Werke haben einen Flansch, der etwas größer als Dm ist,

um auf dem Gehäusering bzw. Werkhaltering aufzuliegen.

Dm Einbaudurchmesser. Mit diesem Durchmesser passt das Werk in die Öffnung des Gehäuses bzw. Werkhalterings. F Einbauhöhe, Abstand zwischen Zifferblattebene* und Auflageflansch.

T Aufzugswellenhöhe, Abstand zwischen Zifferblattebene* und Wellenmitte

*) Werke mit Anzeigescheiben auf der Zifferblattseite (z. B. Kalender) haben gelegentlich keine Zifferblattauflage.

In diesem Fall wird die Oberfläche der Scheiben als Bezugsebene für H, F und T genommen. Wird mit dem Werk ein nicht fest montierter

Zifferblatt-Distanzring geliefert, ist dessen zusätzliche Höhe angegeben.

Zeiger 1,50 x 0,90 x 0,20mm

Aufgrund der langen Lagerzeit können sich kleine Spuren am Werk gebildet haben, dies hat jedoch keinen Einfluss auf die Funktion.

Da das Werk über 40 Jahre alt ist, sollte es vor dem Einbau gereinigt oder zumindest geölt werden,

eine Feinregulierung könnte erforderlich sein.
